Quelle est la différence entre un manomètre, un interrupteur de pression et des transducteurs de pression?

La mesure de la pression du système est l'une des variables les plus importantes à mesurer et à contrôler dans un système de pompage. Il fournit des informations sur la pression du système et le fonctionnement de la pompe ou du système, et il peut être utilisé pour contrôler le système de manière efficace et fiable.

La forme la plus simple de mesure de pression est avec un manomètre. Un manomètre est un dispositif indiquant la pression qui fournit une lecture locale de la pression pour surveiller le fonctionnement ou l'état d'un processus en indiquant localement une quantité de pression. Il existe de nombreux types de manomètres, mais le plus courant est le type de tube de bourdon indiquant analogique.

Un interrupteur de pression est le suivant sur la liste.

Il peut avoir un affichage numérique, mais l'affichage n'est pas l'objectif principal d'un commutateur.

Un interrupteur de pression est un dispositif qui, après la déviation d'une pression physique, ouvre ou ferme un ensemble de contacts. Le réglage de la pression peut généralement être ajusté et est utilisé pour ouvrir ou fermer une valve ou allumer ou éteindre une pompe en fonction de la pression physique.

Un transducteur de pression ou un émetteur est un dispositif électronique utilisé en combinaison avec un capteur de pression et un conditionneur de signal tension-courant pour générer une sortie proportionnelle à la pression qu'il lit, comme le signal de sortie 4-20 mA ou 1-5 volts (ou autre type). Ce signal de pression proportionnelle peut être envoyé à un système de contrôle distribué ou à un autre contrôle pour gérer en continu le fonctionnement d'un système de pompage.

Une application typique de contrôle avec un transmetteur de pression et un système de commande est la modulation d'une soupape de commande ou la modulation de la vitesse de la pompe via un entraînement à vitesse variable pour maintenir le point de consigne de pression du système.

Les manomètres, les commutateurs et les transducteurs peuvent lire, indiquer et/ou contrôler en fonction de pressions positives, négatives (vide) ou différentielles.

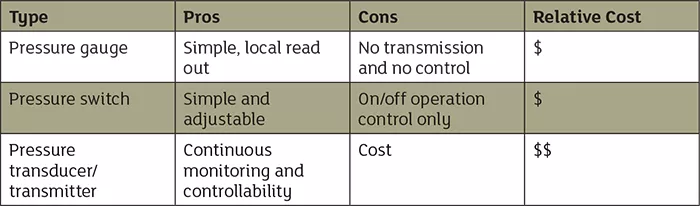

Tableau 1. Capacités relatives des dispositifs de détection de pression

Les tableaux 1 et 2 fournissent un résumé des capacités et du coût relatif de chaque type d'appareil et des considérations pour la sélection et la mesure.

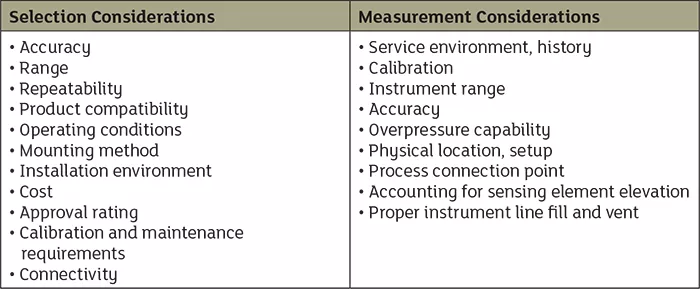

Tableau 2. Considérations importantes en matière de sélection et de mesure
