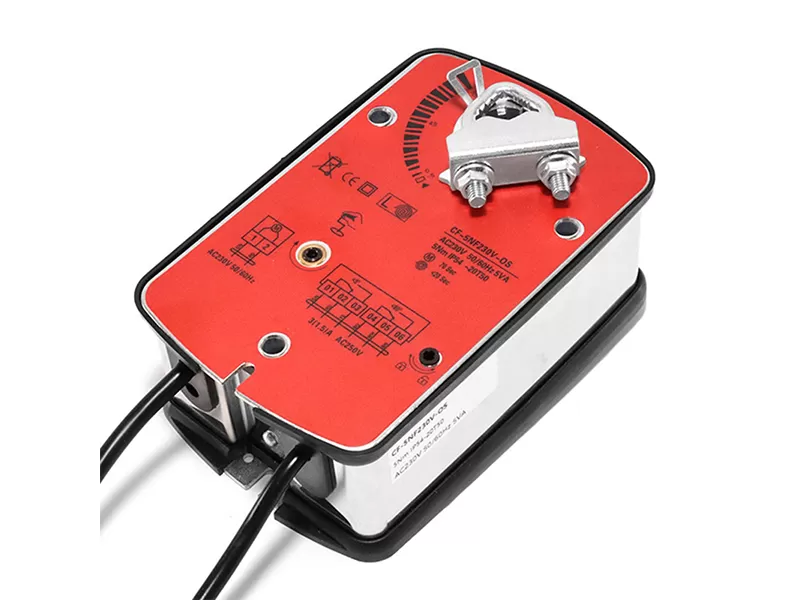

Les actionneurs d'amortisseur électrique de la série LFZ-T05 adoptent un moteur à courant continu/un moteur sans balais importé pour fournir une puissance avec des couples de 5NM. Il est largement utilisé dans les bureaux de ventilation des bâtiments, qui peuvent réaliser une réinitialisation mécanique lors de la mise hors tension et du démarrage électrique, fournissant plus de 30000 fois d'action répétée.
| Général | Valeur | |
| Paramètre électrique | Tension nominale | AC24V 50/60Hz DC24V /AC100...240V 50/60Hz |
| Gamme de tension évaluée | AC/DC19.2...28.8V /AC85 .. 265V | |
| Consommation de puissance | Exécuter le statut de veille | |
| Taille du câble | 0.5mm ² | |
| Cote de commutation auxiliaire | 3A, AC230V | |
| Fonction Paramètre | Couple | 5NM |
| Taille de l'amortisseur appropriée | Sous résistance au vent nominale, 1NM correspond à 0.1 compteur sauare (système d'appariement hermétique des soupapes) | |
| Direction tournante | Réglage manuel disponible | |
| Opération manuelle | Disponible dans toutes les séries | |
| Angle de rotation | Max 95 °. La course complète peut être ajustée par limite mécanique | |
| Temps d'exécution | Réglable dans la plage de paramètres | |
| Niveau de bruit | Moteur running46db, réinitialisation à ressort 62db | |
| Indication de position | Indication mécanique | |
| Environnement de travail | Grade électrique | Lll (tension de Safelow) ll (double isolation) |
| Degré de protection | IP54 | |
| Travail lemperature | -20 .. + 50 °C/IEC 721-3-3-3 | |
| Stockage lemperature | -30 .. + 80 °C/IEC 721-3V-2 | |
| Température la plus haute | 95% HR, pas de condensation/EN 60730 | |

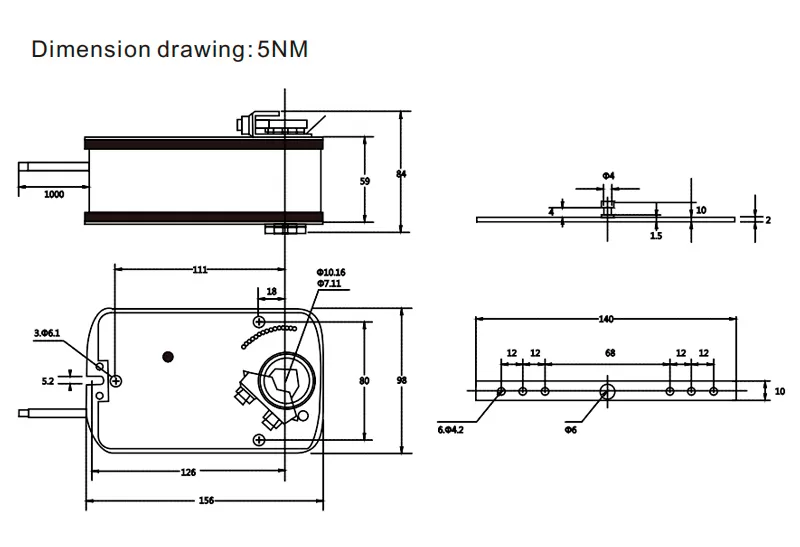

| Dimension Dessin | Dimension | Voir Dimension dessin |
| Longueur de l'arbre | > 50mm | |
| Taille de l'arbre | 10-20 Arbre Ronde 10x10 .. 16x16 Arbre Ronde | |
| Poids | <1.8kg | |
| Modèle | Couple de sortie | Alimentation électrique | Temps d'exécution | Signal de contrôle | F Interrupteur auxiliaire |
| LFZ-T0524-K/T1024-K/T1524-K | 5N/10N/15N | 24V | Temps de démarrage du moteur 70S; Temps de réinitialisation du ressort <20s | Contrôle ON-OFF | / |

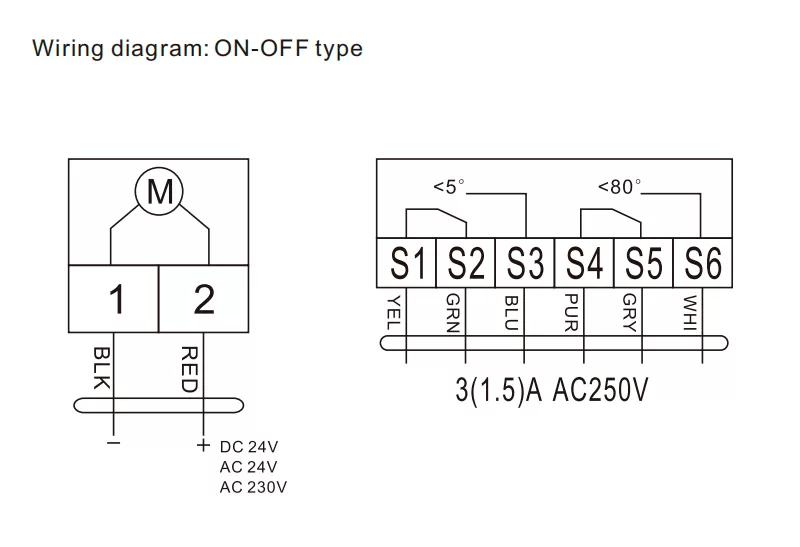

| LFZ-T0524-KF/T1024-KF/T1524-KF | 5N/10N/15N | 24V | Temps de démarrage du moteur 70S; Temps de réinitialisation du ressort <20s | Contrôle ON-OFF | Deux ensembles de commutateurs auxiliaires |
| LFZ-T05230-K/T10230-K/T15230-K | 5N/10N/15N | 230V | Temps de démarrage du moteur 70S; Temps de réinitialisation du ressort <20s | Contrôle ON-OFF | / |
| LFZ-T05230-KF/T10230-KF/T15230-KF | 5N/10N/15N | 230V | Temps de démarrage du moteur 70S; Temps de réinitialisation du ressort <20s | Contrôle ON-OFF | Deux ensembles de commutateurs auxiliaires |
