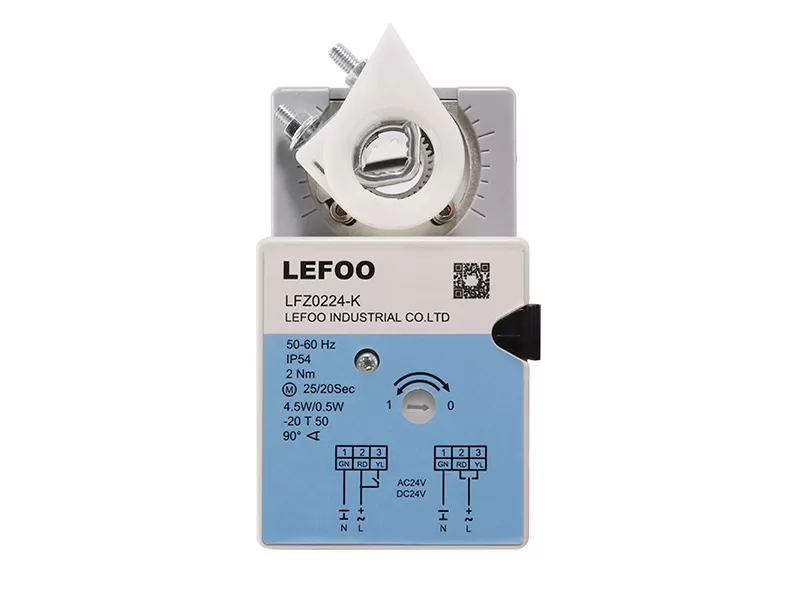

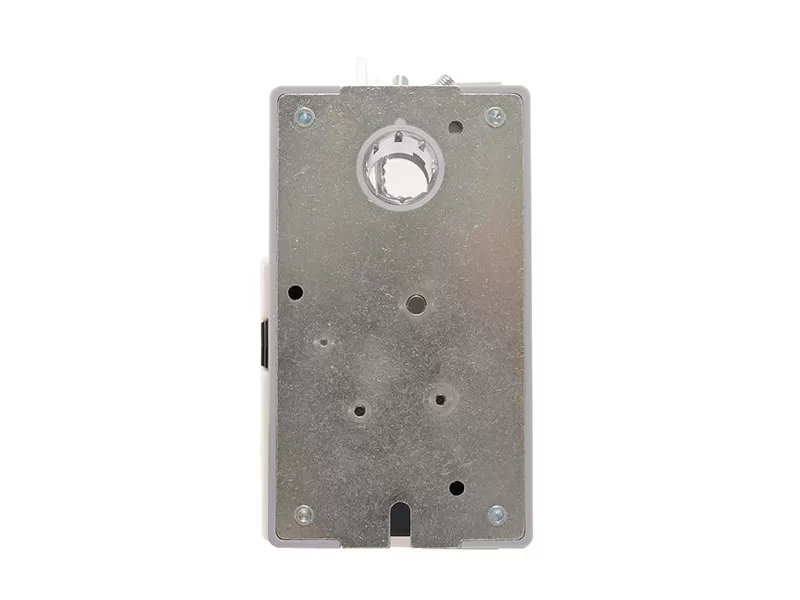

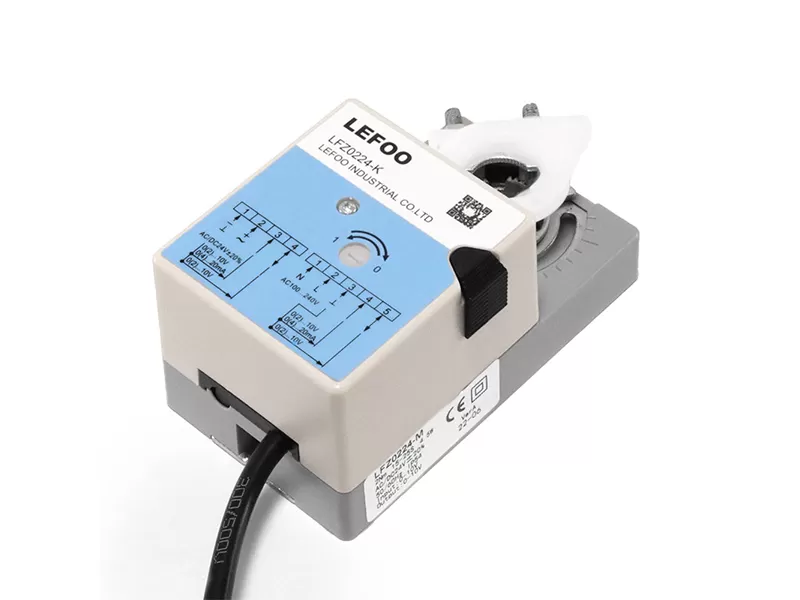

Actionneur rotatif standard LFZ

Name: Actionneur rotatif standard LFZ
Brand: Lefoo 2000 - 2025
Availability: InStock

TY_GET_A_QUOTE TY_PDF_DOWNLOAD

TY_PDF_DOWNLOAD

L'actionneur d'amortisseur électrique série LFZ adopte un moteur CC importé/un moteur sans balais pour fournir de l'énergie, et il peut offrir un couple 2NM ~ 40NM, il peut fonctionner directement sur le contrôle rotatif du système d'air et des systèmes d'eau, et peut realze le contrôle du signal de la tension 0(2)-10V et du courant 0(4)-20mA peut également fournir un courant convertible mutuel ou un retour de signal de tension, Il est facile à installer et peut être facilement fixé sur l'arbre carré, l'arbre rond ou autre arbre d'amortisseur en forme, ce produit a l'avantage de longue durée de vie, ow bruit, et contrôle intelligent multifonctionnel. Toute la série de produits sont disponibles avec la fonction d'opération de manua. Le grade de protection du produit est IP54, et il est stable et efficace, avec la pleine fonction de protection de surcharge. Tous les produits sont équipés de limite manuelle.

Paramètres

Dimension

Documents et dessins

Application connexe

Paramètres

Général	Valeur
Paramètres électriques	Tension évaluée	AC24V 50/60Hz DC24V/AC10...240V 50/60Hz
	Gamme de tension évaluée	AC/DC19.2…28.8V/AC85 .. 265V
	Consommation de puissance	État de fonctionnement 4.5w, état de veille 0.5W
	Fil spécification	0.5mm ²
	Spécification de Termnal	Max2mm ²
Paramètre de fonction	Couple	2Nm	4Nm	6Nm	8Nm	16Nm	24Nm	32NM
	Taille de porte d'air appropriée	0.3 m²	0.5 m²	0.8 m²	1,2 m²	2,5 m²	3,7 m²	5.2 m²
	Direction de rotation	Peut être sélectionné par le commutateur DIP
	Réglage manuel	L'actionneur peut être ajusté manuellement après avoir appuyé sur le bouton de désengagement du jeu d'engrenage
	Coin nominal/maximum	90 °/95 °
	Niveau de bruit	46dBA (à moins de 1 mètre)
	Indication d'emplacement	Angle de rotation fourni par l'indicateur de position
Environnement de travail	Qualité électrique	Ⅲ (sécurité basse tension) ll(double isolation)
	Grade de protection	IP54
	Température de travail de l'environnement	-20 ℃ ~ + 50 ℃
	Température ambiante de stockage	-20 ℃ ~ + 50 ℃
	Test de température	95% HR, sans condensation/EN 60730

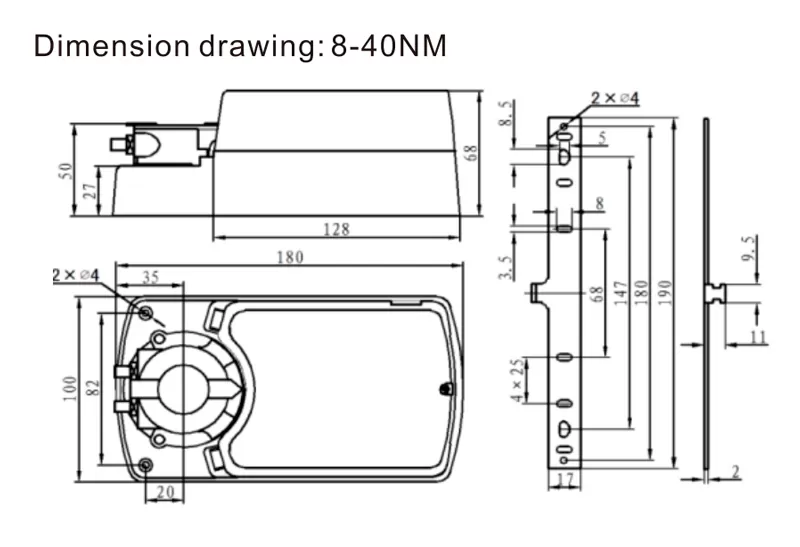

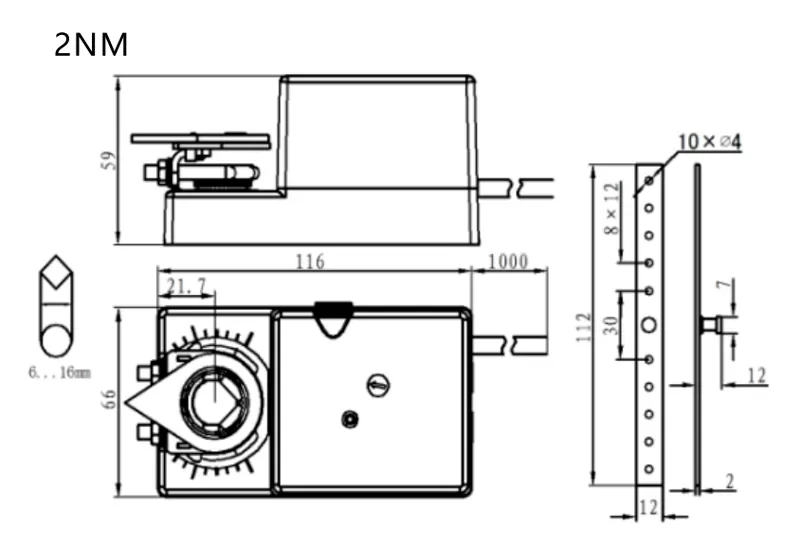

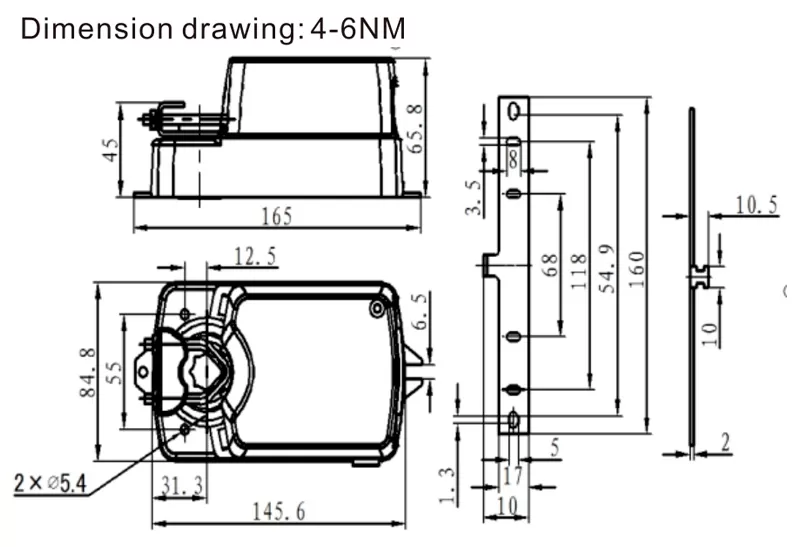

Dimension Dessin	L× W × H/mm	Détail voir dessin dimensionnel
	Longueur minimale de l'arbre	> 50mm
	Poids	<1.3Kg

Modèle	Couple de sortie	Alimentation électrique	Temps de fonctionnement	Signal de contrôle	Commutateur auxiliaire F facultatif
LFZ0224/230-K/KF	2N	24V/230V	20-25S	Contrôle ON-OFF	Un ensemble de commutateurs auxiliaires
LFZ0224/230-M/MF	2N	24V/230V	20-25S	0(2)~ 10V/0(4)~ 20mA	Un ensemble de commutateurs auxiliaires
LFZ0424/230-K/KF	4N	24V/230V	25-30S	Contrôle ON-OFF	Deux commutateurs auxiliaires
LFZ0424/230-M/MF	4N	24V/230V	25-305	0(2)~ 10V/0(4)~ 20mA	Deux commutateurs auxiliaires
LFZ0624/230-K/KF	6N	24V/230V	25-30S	Contrôle ON-OFF	Deux commutateurs auxiliaires
LFZ0624/230-M/MF	6N	24V/230V	25-30S	0(2)~ 10V/0(4)~ 20mA	Deux commutateurs auxiliaires
LFZ0824/230-K/KF	8N	24V/230V	30-45S	Contrôle ON-OFF	Deux commutateurs auxiliaires
LFZ0824/230-M/MF	8N	24V/230V	30-45S	0(2)~ 10V/0(4)~ 20mA	Deux commutateurs auxiliaires
LFZ1624/230-K/KF	16N	24V/230V	30-45S	Contrôle ON-OFF	Deux commutateurs auxiliaires
LFZ1624/230-M/MF	16N	24V/230V	30-45S	0(2)~ 10V/0(4)~ 20mA	Deux commutateurs auxiliaires
LFZ2424/230-K/KF	24N	24V/230V	120-160S	Contrôle ON-OFF	Deux commutateurs auxiliaires
LFZ2424/230-M/MF	24N	24V/230V	120-1605	0(2)~ 10V/0(4)~ 20mA	Deux commutateurs auxiliaires
LFZ3224/230-K/KF	32N	24V/230V	160-200S	Contrôle ON-OFF	Deux commutateurs auxiliaires
LFZ3224/230-M/MF	32N	24V/230V	160-200S	0(2)~ 10V/0(4)~ 20mA	Deux ensembles de commutateurs auxiliaires
LFZ4024/230-K/KF	40N	24V/230V	200-220S	Contrôle ON-OFF	Deux commutateurs auxiliaires
LFZ4024/230-M/MF	40N	24V/230V	200-220S	0(2)~ 10V/0(4)~ 20mA	Deux commutateurs auxiliaires
