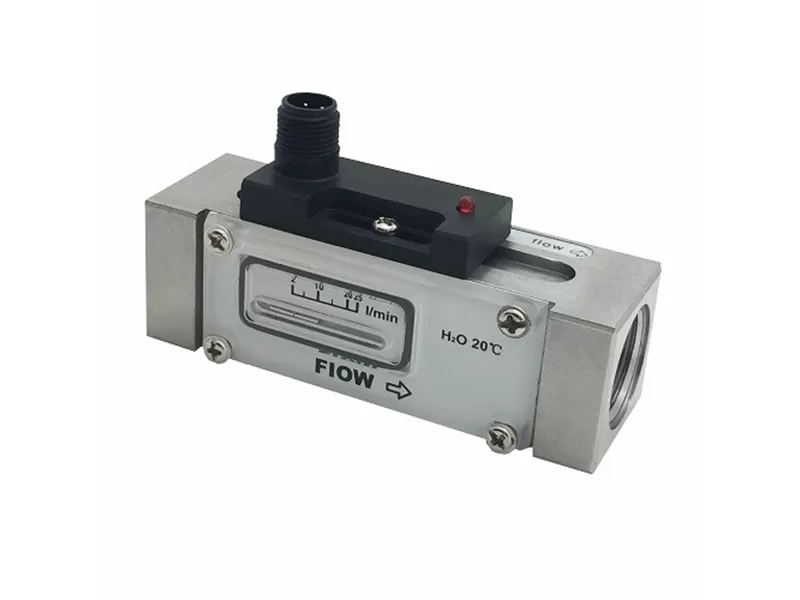

FS200
Interrupteur de débit à piston

Name: FS200
Brand: Lefoo 2000 - 2025
Availability: InStock

TY_GET_A_QUOTE TY_PDF_DOWNLOAD

TY_PDF_DOWNLOAD

Principe et structure:Installation en ligne, interrupteur de débit mécanique, être utilisé dans des milieux liquides ou gazeux. Le plastique solide, l'aluminium ou le logement d'acier inoxydable sont facultatifs.

Caractéristique principale:Très peu de perte de pression, répétabilité satisfaisante et anti-pollution, les pièces mécaniques et électroniques sont complètement isolées. Précision de réglage plus précise, avec réglage de la jauge de cadran, réglage facile, utilisateur pas besoin de définir sur le site, affichage de l'état des commutateurs en LED.

Application:Peut être utilisé à la fois dans le gaz et le liquide, l'automatisation industrielle, l'équipement mécanique, le compresseur d'air industriel, le CVC.

Paramètres

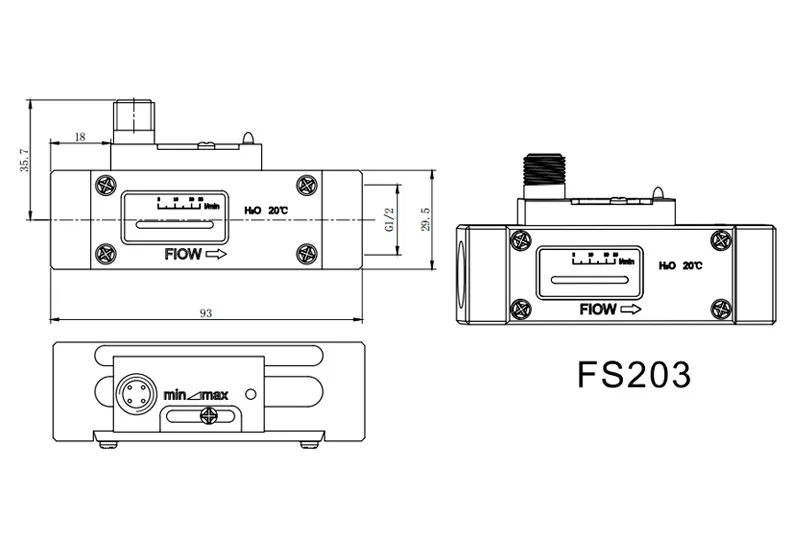

Dimension

Documents et Dessins

Application connexe

Paramètres

Général	Valeur
Gamme de réglage	Voir fiche de spécification
Précision	± 5% gamme totale
Retard	Dépendez de différents commutateurs, Minimum 0.5L/Min
Échelle de réglage	20 ℃ eau comme média, installation horizontalement en position marquée
Échelle de réglage	Le changement de média et de température peut infurer la valeur
Affichage LED	Disponible uniquement en distribution DC
Terminal	Prise M12 et Hirschmann
Sortie	Interrupteur Reed, capacité: 24VDC/250VAC, 100mA
Preuve Pression	50bar (aluminium) 200bar (acier inoxydable)
Perte de pression moyenne	0.3bar(25L/min)
Différence de retour	Lié à la valeur du commutateur, minimum 0.5L/Min
Température de meda	0-100 ℃/0-160 ℃ (option à hautes températures)
Degré de protection	IP65
Plastique Ingénierie Matériaux	Logement: plastiques d'ingénierie POM
	Plongeur: plastiques d'ingénierie POM
	Printemps: acier inoxydable 316L sus1.4310
	Sceau: NBR
	Aimant: Baryum
Aluminium anodique Matériaux d'oxyde	Logement: Oxyde d'aluminium anodique
	Plongeur: plastiques d'ingénierie POM
	Printemps: acier inoxydable 316l SUS1.4310
	Sceau: NBR
	Aimant: Baryum
Acier inoxydable Matériaux	Logement: Stee inoxydable 304
	Plongeur: plastiques d'ingénierie POM
	Printemps: acier inoxydable 316L SUS1.4310
	Sceau: NBR
	Aimant: Baryum

Anodique Aluminium Oxyde Matériaux (Inoxydable Acier)	Modèle	Preuve Pression	Maximum Débit	Changeable Gamme		G	L	H	B	X	Poids
		Preuve Pression	Maximum Débit	Changeable Gamme		G	L	H	B	X	Poids
		Kg	L/min (eau)	L/min (eau)		Mm	Mm	Mm	Mm	Mm	Kg
	FS201. 202 203	Maxinmun 200 Kg	40	0.6(0.1)	8(7)	G1/4	93	36	30	12	0.22 (0.53)
				0.6(0.1)	8(7)	G3/8				15	0.20 (0.51)
				0.6(0.1)	8(7)	G1/2					0.18 (0.48)
				0.6(0.1)	8(7)	G3/4	105		35		0.23 (0.65)
				0.6(0.1)	8(7)	G1	105		40		0.32 (0.82)
				1(0.5)	15(13)	G1/4	93		30	12	0.22 (0.53)
				1(0.5)	15(13)	G3/8				15	0.20 (0.51)
				1(0.5)	15(13)	G1/2					0.18 (0.48)
				1(0.5)	15(13)	G3/4	105		35		0.23 (0.65)
				1(0.5)	15(13)	G1	105		40		0.32 (0.82)
				2(0.8)	28(25)	G1/2	93		30		0.18 (0.48)
			80	2(0.8)	28(25)	G3/4	105		35		0.23 (0.65)
			80	2(0.8)	28(25)	G1			40		0.32 (0.82)
			120	27(21)	70(66)	G3/4			35		0.23 (0.65)
			120	27(21)	70(66)	G1			40		0.32 (0.82)

Remarque:

1. Les données entre parenthèses ci-dessus sont le point de réinitialisation tandis que l'autre est le point de fonctionnement, veuillez vous référer aux données du point de réinitialisation lors de l'alarme de limite inférieure (surveillance trop petite), et référez-vous aux données du point de fonctionnement dans l'alarme de limite supérieure (surveillance du débit trop important).

2. les données ci-dessus sont basées sur le test que l'interrupteur est installé verticalement sur le tuyau horizontal et utilise 20 ℃ d'eau comme média.

3. Les données de pression de preuve ci-dessus sont basées sur 304 matériaux en acier inoxydable, preuve de pression 50bar, 20bar sont facultatifs non plus.
