LFBV
Vanne à bille

Name: LFBV
Brand: Lefoo 2000 - 2025
Availability: InStock

TY_GET_A_QUOTE TY_PDF_DOWNLOAD

TY_PDF_DOWNLOAD

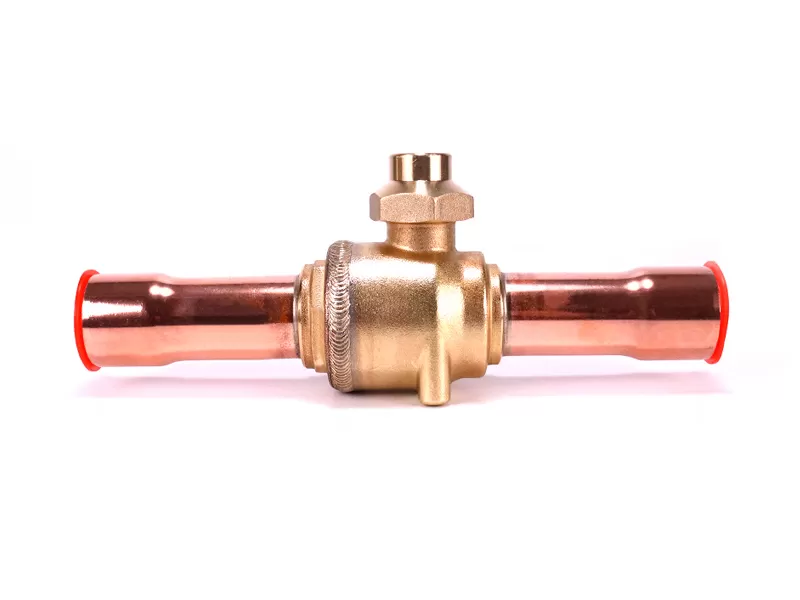

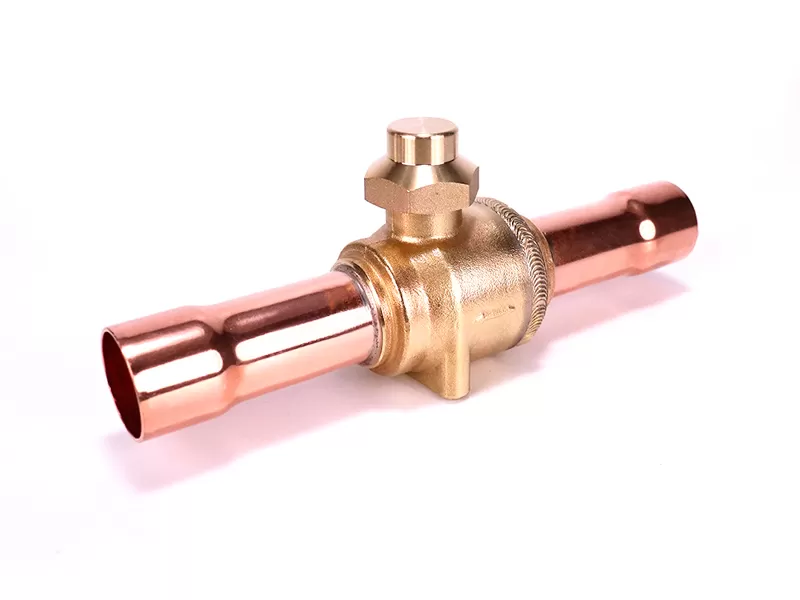

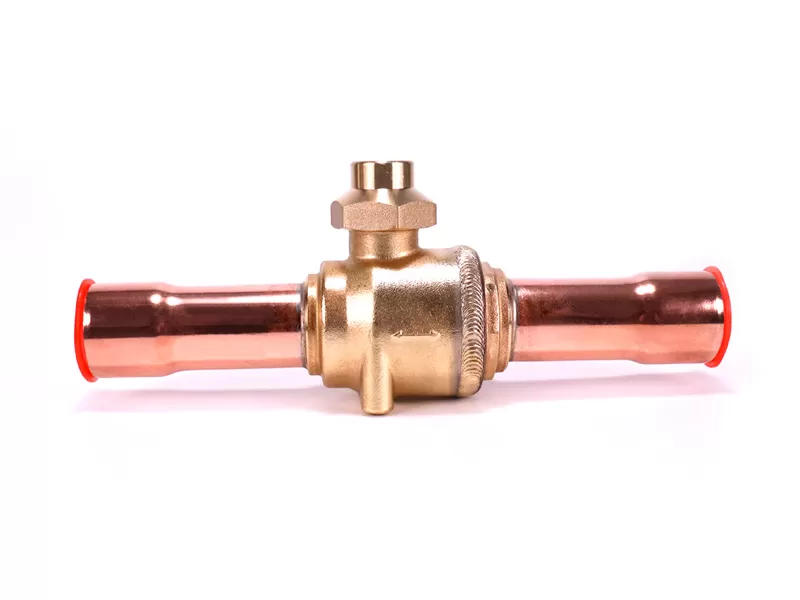

LFBV est une vanne d'arrêt à commande manuelle, adaptée aux gazoducs de liquide, d'aspiration et de gaz chaud de la climatisation commerciale, de la réfrigération et d'autres équipements. En actionnant la tige de valve, elle peut ouvrir et couper le chemin de circulation interne. Il peut être utilisé comme soupape de maintenance pour aspirer et ajouter du réfrigérant pendant la maintenance.

Type droit, conception à alésage complet pour une chute de pression minimale et une perte de basse pression.
De complètement ouvert à complètement fermé, seul 1/4 tour est nécessaire, opération facile.
Le corps de valve et le siège de valve adoptent une structure soudée, aucune fuite externe, fiabilité élevée.
La bille plaquée chrome et la bague d'étanchéité haute performance peuvent minimiser le taux de fuite interne, 100% les tests de fuite.
Débit bidirectionnel, conception de tige de valve antidéflagrante, soupape de charge est disponible.
Le corps de la valve est équipé de trous de montage de support pour une installation facile.

Paramètres

Dimension

Documents et Dessins

Application connexe

Paramètres

Général	Valeur
Réfrigérant applicable	Réfrigérants HCFC, HFC et huiles connexes couramment utilisés
Pression maxactive	4.5MPa
Pression à l'épreuve des maxilles	6.5MPa
Plage de température de travail	-40 ℃ 120 ℃
Position d'installation	Tuyau de liquide, ports d'aspiration et d'échappement, gazoduc chaud

Dimension

Dimension of Ball Valve LFBV

Modèle		Soudage ODF (en)	Dimensions(mm)						Valeur Kv M³/h
Avec charge Valve	Sans charge Valve	Soudage ODF (en)	L	H	C	H	Fil M	OD	Valeur Kv M³/h
LFBV-6-1	LFBV-6-2	1/4	134	51	8	22	M4	13	0.8
LFBV-10-1	LFBV-10-2	3/8	134	51	8	22	M4	13	3.8
LFBV-12-1	LFBV-12-2	1/2	156	51	11.5	22	M4	13	5.6
LFBV-16-1	LFBV-16-2	5/8	156	51	13	22	M4	13	10.1
LFBV-19-1	LFBV-19-2	3/4	166	60	16	29.7	M4	19	20.4
LFBV-22-1	LFBV-22-2	7/8	184	60	20	29.7	M4	19	28.2
LFBV-28-1	LFBV-28-2	1-1/8	204	79	23	38	M4	24.5	52
LFBV-35-1	LFBV-35-2	1-3/8	244	89	25.5	48	M6	30	80.9
LFBV-42-1	LFBV-42-2	1-5/8	256	110	28	55	M6	36.5	196
LFBV-54-1	LFBV-54-2	2-1/8	303	128	35	60	M6	50	248
LFBV-67-1	LFBV-67-2	2-5/8	324	147	36	92	M6	60.5	252
LFBV-79-1	LFBV-79-2	3-1/8	371	179	42	112	M6	73	279
