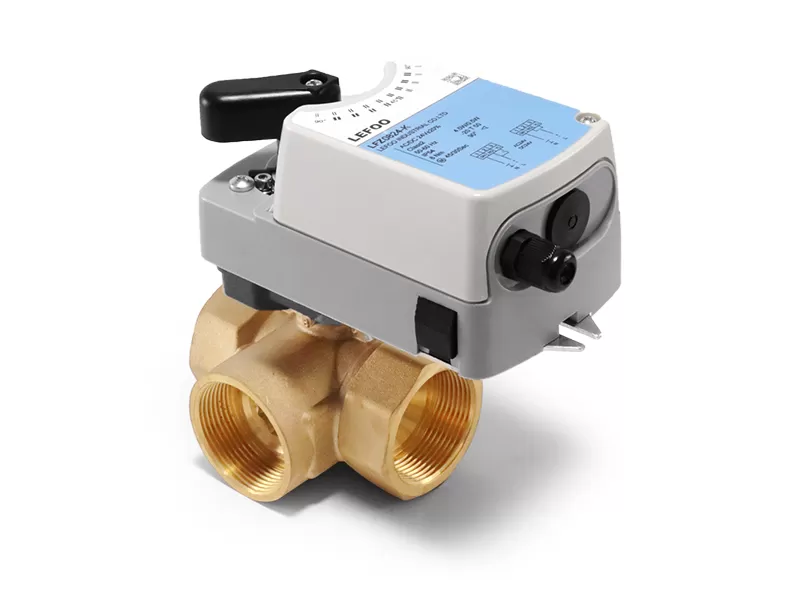

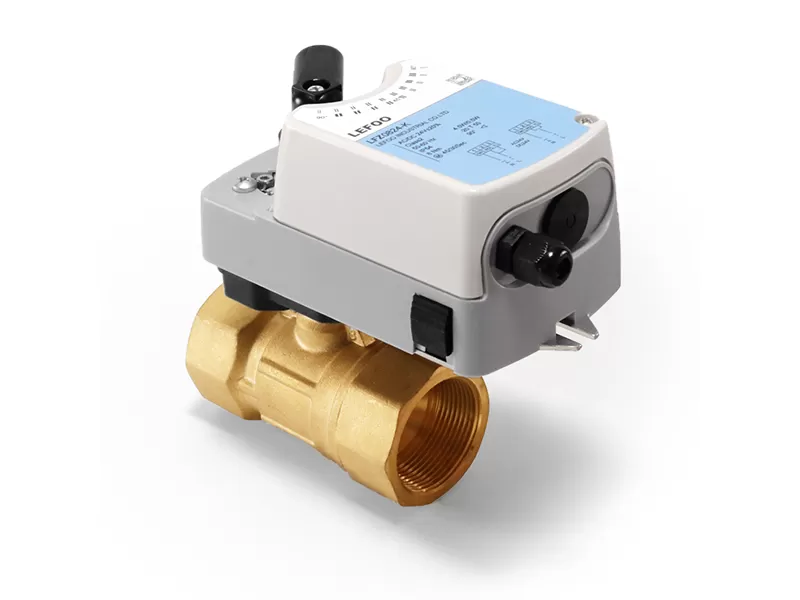

Name: LFZ-DQ à rotule électrique de régulation
Brand: Lefoo 2000 - 2025
Availability: InStock

TY_GET_A_QUOTE

Dans le système CVC et l'eau, les vannes à billes sont utilisées comme vannes de commande automatiques. Lt a un rapport de fow réglable, une fiabilité élevée et une longue durée de vie. Lt utilise le graphite pour renforcer la bague d'étanchéité du corps de valve et la double bague d'étanchéité de tige de soupape EPDM. Lt a intégré la distribution de valve butterfy à l'intérieur et n'a pas peur de la différence de pression inverse. Lt a la caractéristique de pourcentage égal fow. Sa pression de coupure élevée est de 1,4 MPa. La pression de travail nominale est PN20. La différence de pression de travail maximale est de 0,35 Mpa. lt a un bouton-poussoir de court-circuit de l'actionneur manuel. La température de travail est-5 à 121 ℃. Il convient à la climatisation centrale, au système d'alimentation en eau chaude et froide, à l'humidifcation à vapeur, etc.

Paramètre technique

Spécification

Dessin dimensionnel

Dimension

Documents et Dessins

Application connexe

Paramètre technique

Général	Valeur	Général	Valeur
Gamme de diamètre	DN15-DN150	Angle de rotation	0-90 °
Mode de connexion	DNI5-DNS50 (conmetion de tête de femelle) DN65-DN150 (connetion à crocs)	Position d'installation	Installation verticale
Moyen	Eau chaude et froide, vapeur insaturée, eau d'éthanol 50%, etc.	Caractéristiques d'écoulement	Pourcentage égal
Plage de température moyenne	-5 ℃-120 ℃	Pression portante du corps de vale	Filetage de vis 1.6Mpa flang 2.0Mpa
Rapport réglable de la valve	> 100	Matériau du corps de la valve	Laiton forgé (fil) fonte nodulaire (bride)
Rat de fuite	Aucune fuite de l'usine	Matériau du noyau de la valve	304 en acier inoxydable
Différence de pression max. admissible	0.35Mpa	Matériau de la tige de la valve	304 en acier inoxydable
Max. couper la différence de pression	1.4Mpa	Bague d'étanchéité	EPDM

Spécification

Modèle		Diamètre	Débit bidirecen	Alimentation électrique	Signal de contrôle	F interrupteur auxiliaire		Support	Actionneur
À double sens	À trois voies	Diamètre	Débit bidirecen	Alimentation électrique	Signal de contrôle	F interrupteur auxiliaire		Support	Actionneur
LFZ-DQ 15-V	LFZ-DQ 15-Y	DN 15	4.0	AC/DC24V/230V	Interrupteur/ajuster	Un	Ensemble	Support de vanne à bille à plate-forme haute avec support de vanne à bille courte avec emballage	Actionneur avec 4NM
LFZ-DQ 20-V	LFZ-DQ 20-Y	DN 20	4.0	AC/DC24V/230V	Interrupteur/ajuster	Un	Ensemble	Support à ballapet à plate-forme haute avec support de vanne à bille courte avec emballage	Actionneur avec 4NM
LFZ-DQ 25-V	LFZ-DQ 25-Y	DN 25	10.0	AC/DC24V/230V	Interrupteur/ajuster	Deux	Ensembles	Support de vanne à bille à plate-forme haute avec support de vanne à bille courte avec emballage	Actionneur avec 6NM
LFZ-DQ 32-V	LFZ-DQ32-Y	DN 32	16.0	AC/DC24V/230V	Interrupteur/ajuster	Deux	Ensembles	Support à rotule à haut plateau avec emballage/support de vanne à bille courte avec emballage	Actionneur avec 6NM
LFZ-DQ 40-V	LFZ-DQ 40-Y	DN 40	25.0	AC/DC24V/230V	Interrupteur/ajuster	Deux	Ensembles	Support de valve à bille à plate-forme haute avec emballage 7 support de valve à bille courte avec emballage	Actionneur avec 6NM
LFZ-DQ50-V	LFZ-DQ50-Y	DN 50	40.0	AC/DC24V/230V	Interrupteur/ajuster	Deux	Ensembles	Support à ballapet à plate-forme haute avec support d'emballage/ballapet court avec emballage	Actionneur avec 6NM
LFZ-DQ 65-V	/	DN 65	63.0	AC/DC24V/230V	Interrupteur/ajuster	Deux	Ensembles	Support de vanne à bille haute plate-forme avec emballage	Actionneur avec 16NM
LFZ-DQ 80-V	/	DN 80	100.0	AC/DC24V/230V	Interrupteur/ajuster	Deux	Ensembles	Support de vanne à bille haute plate-forme avec emballage	Actionneur avec 16NM
LFZ-DQ100-V	/	DN 100	160.0	AC/DC24V/230V	Interrupteur/ajuster	Deux	Ensembles	Support de vanne à bille avec emballage	Actionneur avec 24NM
LFZ-DQ 125-V	/	DN 125	250.0	AC/DC24V/230V	Interrupteur/ajuster	Deux	Ensembles	Support de vanne à bille avec emballage	Actionneur avec 24NM
LFZ-DQ 150-V	/	DN150	400.0	AC/DC24V/230V	Interrupteur/ajuster	Deux	Ensembles	Support de vanne à bille avec emballage	Actionneur avec 32NM

Dessin dimensionnel

Modèle	G	H(mm)	H1(mm)	L(mm)	Modèle	Bride Indexation Cercle	L(mm)	D(mm)	H(mm)	N-d
DN 15	G1/2	184	37.5	60	DN 65	145	97	105	136	4-18
DN 20	G3/4	184	44	73	DN 80	160	108	120	140	8-18
DN 25	G1	189	47	89	DN 100	175	120	145	104	8-18
DN 32	G1-1/4	199	52.5	102.5	DN 125	200	145	175	115	8-18
DN 40	G1-12	208	57	113	DN 150	230	165	205	138	8-18
DN 50	G2	219	62	127.5
