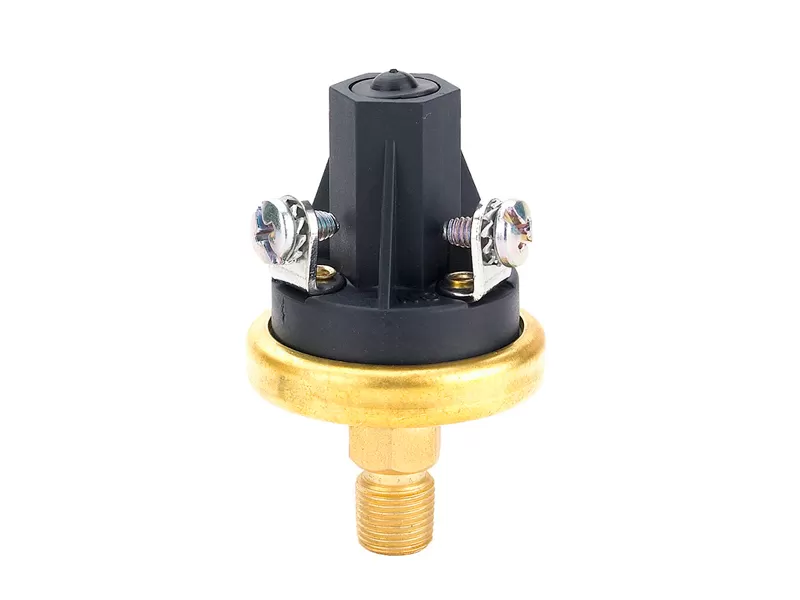

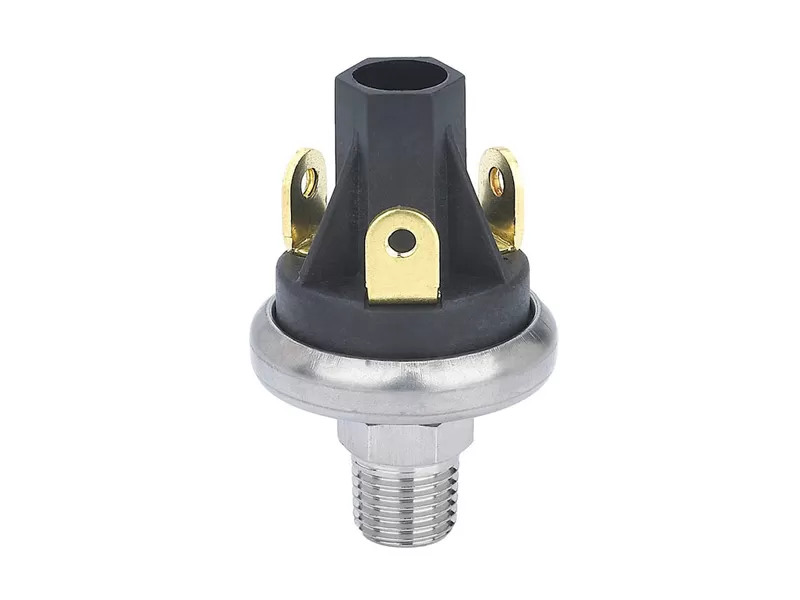

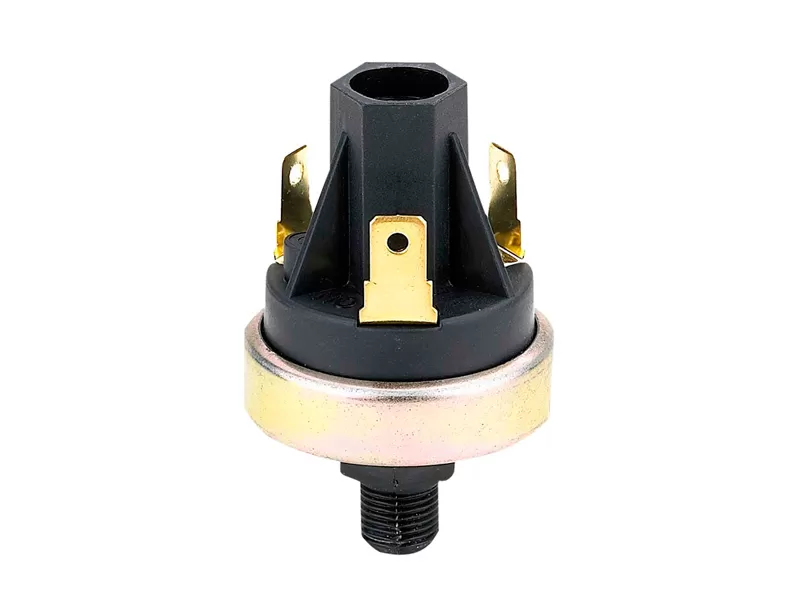

Les commutateurs à pression LF20-H sont robustes, compacts et conçus pour fonctionner dans des environnements difficiles à diverses pressions. L'interrupteur est calibré en usine, mais dans le cas où un réglage est nécessaire sur le terrain, l'interrupteur propose une vis de réglage pour faciliter tout réglage fin requis. Le diaphragme standard utilisé est le polyimide, ce qui le rend compatible avec de nombreux gaz et liquides. Plusieurs autres matériaux à diaphragme sont disponibles qui rendent le commutateur compatible avec de nombreux médiums. Diverses terminaisons électriques sont disponibles, y compris des onglets et un connecteur métrique qui forme un joint étanche lorsqu'il est connecté.
| Modèle | LF20-H |
| Médias | Air, eau, huiles moteur, huiles de transmission, carburants à réaction et autres supports d'hydrocarbures similaires |
| Point de Pression | Ensemble d'usine de 10 à 400psi |
| Max Pression De Fonctionnement | 500 psi |
| Preuve Pression | 2000 psi |
| Pression en rafale | 4000 psi |
| Plage de température d'Opeating | -40 ℃ à 120 ℃ |
| Type d'interrupteur | Action directe, contact de la lame |
| Rating électrique | Résistif: 15AMP-6VDC, 8AMP-12VDC, 4AMP-24VDC |
| Inductif: 1AMP-120VAC, 0.5AMP-240VAC | |
| Arrangement des contacts | SPST-NO, NC, SPDT |

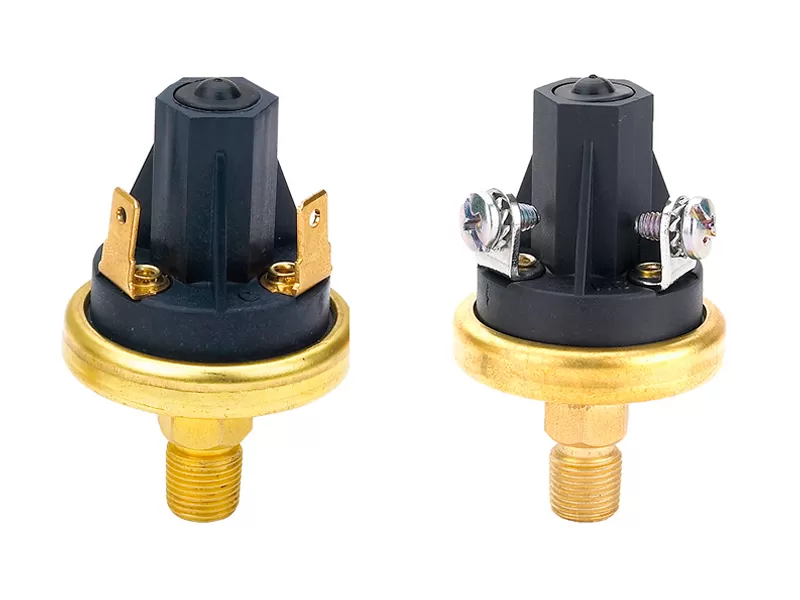

| Terminal | Vis #8-32, Lame 1/4 ", Metri-Pack |
| Connexion | 1/8 "NPT Mâle, 1/4" NPT Mâle, G1/8 "Mâle, G1/4" Mâle |
| Options | Tailles de connecteur de base, fils de fils, NON/NO. double circuit et NC/NC. double circuit |
Conversion: 1kgf/cm² = 14.2psi 1bar = 14.5psi
| Numéro | Ensemble de pression Gamme de points | Circulation | Matériau de base | Connexion | Terminaux | Couverture |
| 0 | / | / | / | / | / | Aucun |
| 1 | 10-35psi ± 3psi | SPST-NC | / | 1/8TNP | Lame 1/4 | Couverture A |
| 2 | 35-75psi ± 7psi | SPST-NO | Acier plaqué | 1/4TNP | Vis #8-32 | Couverture B |
| 3 | 75-150psi ± 10psi | SPDT-NO-C-NC | Acier inoxydable | R1/8 | Fils de fil | / |
| 4 | 150-250psi ± 20psi | SPST-NO (réglable) | / | R1/4 | / | / |
| 5 | 250-400psi ± 50psi | SPDT-NO-C-NC(NO. ajustalble) | / | G1/8 | / | / |
| 6 | / | / | / | G1/4 | / | / |
Le diaphragme de polyimide n'est pas adapté à l'eau, si le client doit utiliser le commutateur de pression dans l'eau, veuillez contacter l'usine.
