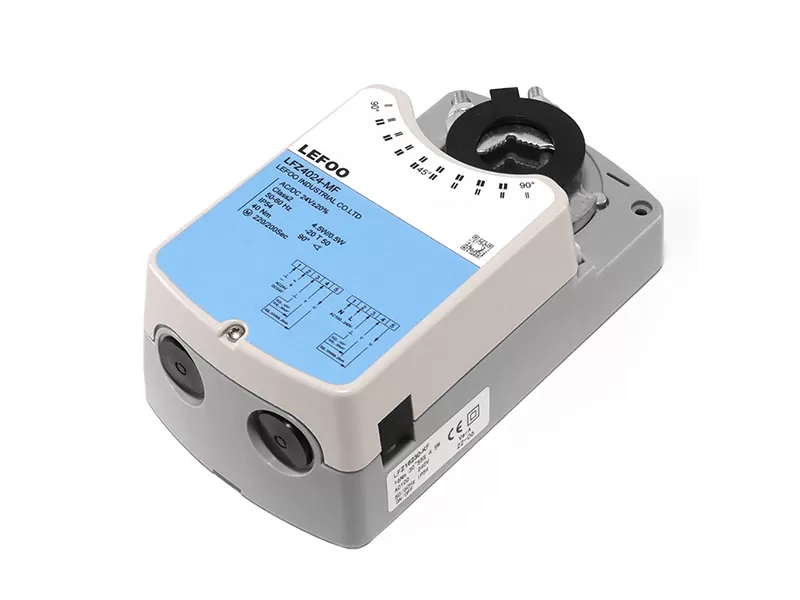

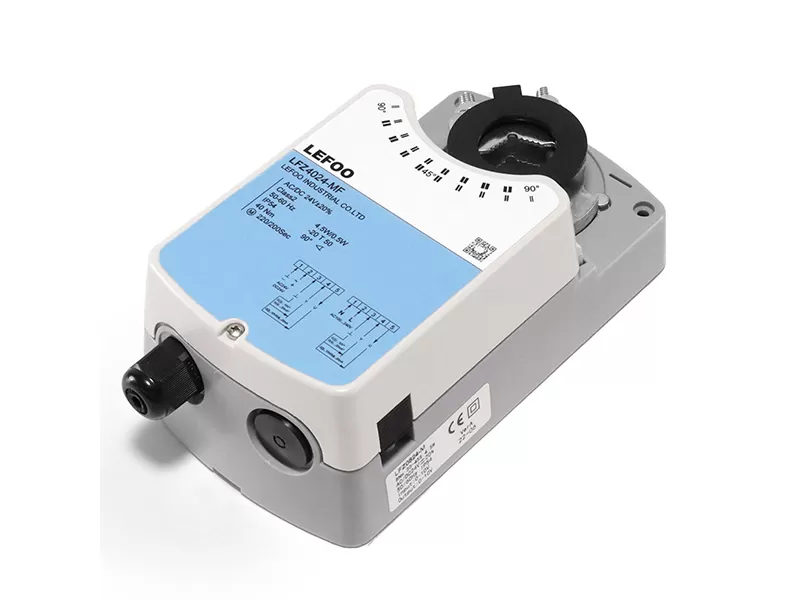

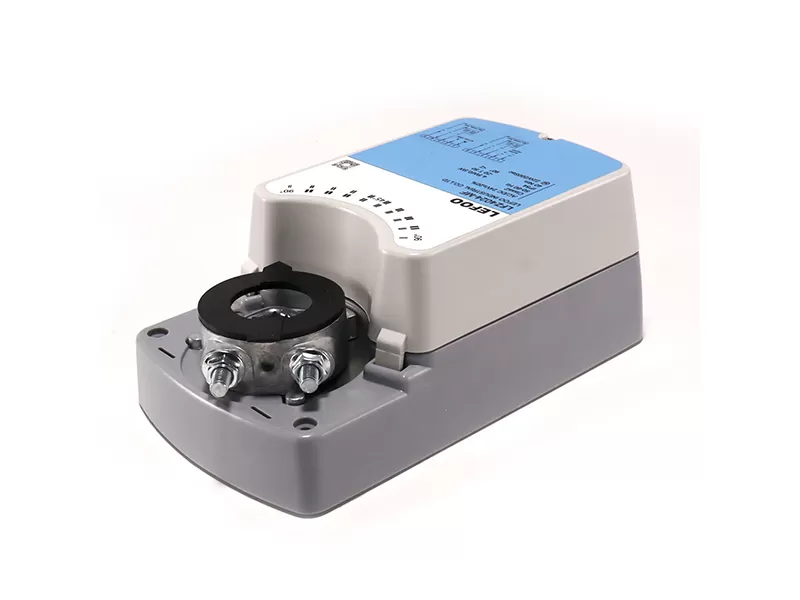

Les actionneurs d'amortisseurs électriques de la série LFZ-Q05/08/16/24/40 adoptent un moteur CC/moteur sans balais importé pour fournir de l'énergie, avec des couples de 5NM, 8NM, 16NM, 24NM, 40NM pour le choix. Les séries sont largement utilisées dans le transport ferroviaire, le système de ventilation, le laboratoire et d'autres domaines qui nécessitent un contrôle rapide. Ils sont faciles à installer et fx sur l'arbre carré, l'arbre circulaire ou d'autres formes d'arbres de connexion d'amortisseur. Ils ont une longue durée de vie, un faible bruit et peuvent réaliser un contrôle intelligent multifonction. Les séries entières sont dotées d'une fonction de fonctionnement manuel et d'une limite manuelle, d'une protection IP54, d'une fonction de protection complète contre les surcharges pour une utilisation sûre.
Général | Valeur | |||||
Paramètres électriques | Tension nominale | AC24V 50/60Hz DC24V/AC100...240V 50/60Hz | ||||
Gamme de tension évaluée | AC/DC 19...28.8V/AC85V .. AC265V | |||||
Consommation de puissance | Statut d'exécution 4.5W, État de veille 0.5W | |||||
Taille du câble | 0.5mm ² | |||||
Taille du terminal | Max2mm ² | |||||
Paramètre de fonction | Couple | 5Nm | 8Nm | 16Nm | 40Nm | 48Nm |
Taille appropriée d'amortisseur | 0.5 m² | 1,2 m² | 2,5 m² | 1.2m² | 4.2 m² | |
Direction de rotation | Peut être sélectionné par le commutateur DIP | |||||
Réglage manuel | L'actionneur peut être ajusté manuellement après avoir appuyé sur le bouton de désengagement du jeu d'engrenage | |||||
Nomina/Comer Maximum | 90 °/95 ° | |||||
Niveau de bruit | 46dBA (à moins de 1 mètre) | |||||
Indication d'emplacement | Angle de rotation fourni par l'indicateur de position | |||||
Environnement de travail | Grade électrique | Ⅲ(SELV) Ⅱ (double isolation) | ||||
Degré de protection | Ip54 | |||||
Température de travail | -20 ℃ ~ + 50 ℃ | |||||
Température de stockage | -30 ℃ ~ + 80 ℃ | |||||
Test de température | 95% HR, pas de condensation/EN 60730 | |||||

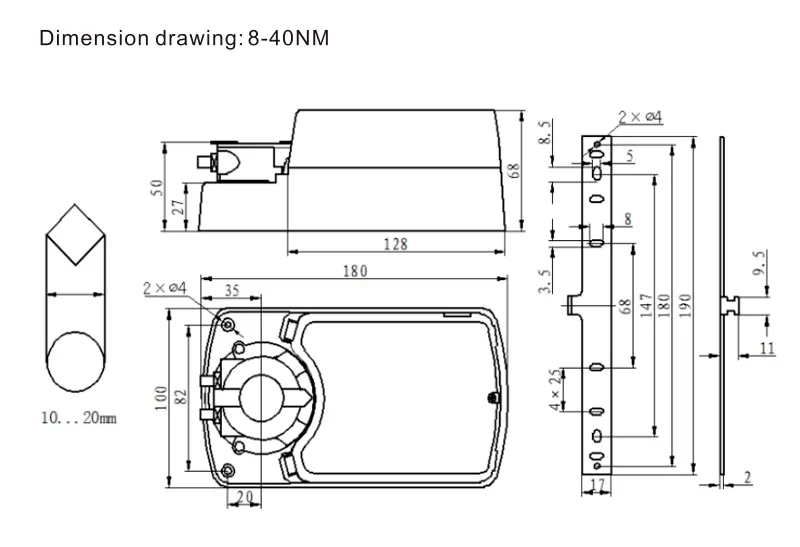

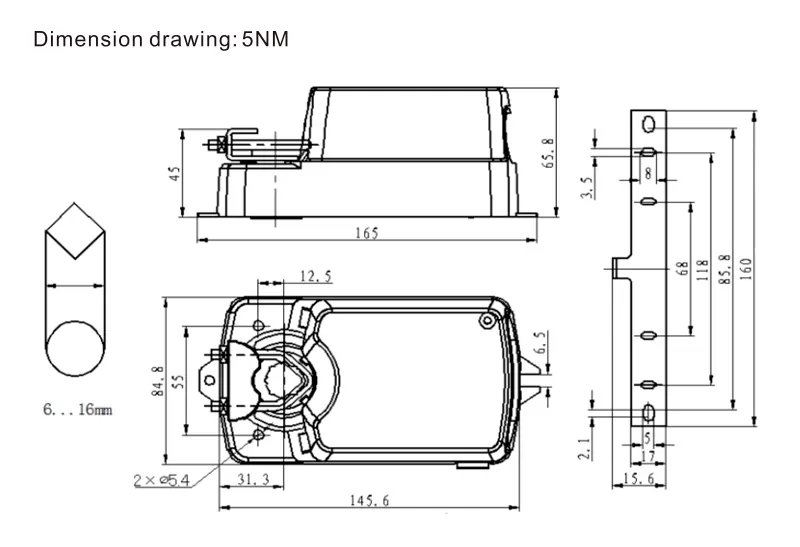

Dimension Dessin | L× W × H/mm | Voir les détails dimensionnels | ||||
Longueur minimale de l'arbre | > 50mm | |||||
Poids | <1.3Kg | |||||
Modèle | Couple de sortie | Alimentation électrique | Temps d'exécution | Signal de contrôle | F Interrupteur auxiliaire |
LFZ-Q0524/230-K/KF | 5N | 24V/230V | 3.5S | Contrôle on-off | Deux ensembles de commutateurs auxiliaires |
LFZ-Q0524/230-M/MF | 5N | 24V/230V | 3.5S | 0(2)~ 10V/0(4)~ 20mA | Deux ensembles de commutateurs auxiliaires |
LFZ-Q0824/230-K/KF | 8N | 24V/230V | 8S | Contrôle on-off | Deux ensembles de commutateurs auxiliaires |
LFZ-Q0824/230-M/MF | 8N | 24V/230V | 85 | 0(2)~ 10V/0(4)~ 20mA | Deux ensembles de commutateurs auxiliaires |
LFZ-Q1624/230-K/KF | 16N | 24V/230V | 16S | Contrôle on-off | Deux ensembles de commutateurs auxiliaires |
LFZ-Q1624/230-M/MF | 16N | 24V/230V | 16S | 0(2)~ 10V/0(4)~ 20mA | Deux ensembles de commutateurs auxiliaires |
LFZ-Q2424/230-K/KF | 24N | 24V/230V | <30S | Contrôle on-off | Deux ensembles de commutateurs auxiliaires |
LFZ-Q2424/230-M/MF | 24N | 24V/230V | <30S | 0(2)~ 10V/0(4)~ 20mA | Deux ensembles de commutateurs auxiliaires |
LFZ-Q4024/230-K/KF | 40N | 24V/230V | <30S | Contrôle on-off | Deux ensembles de commutateurs auxiliaires |
LFZ-Q4024/230-M/MF | 40N | 24V/230V | <30S | 0(2)~ 10V/0(4)~ 20mA | Deux ensembles de commutateurs auxiliaires |
Informations de commande-KF/MF est série avec interrupteur auxiliaire, veuillez fournir complet
