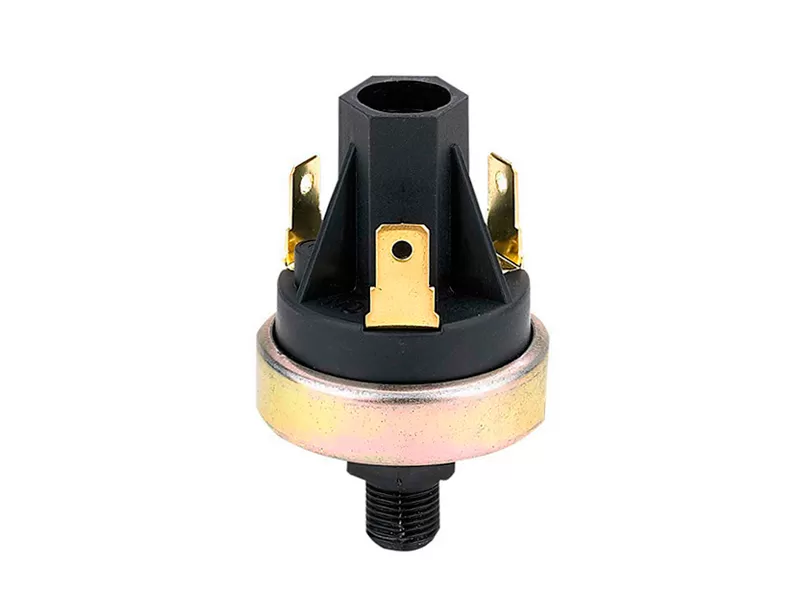

LF20-V interrupteur à vide est spécialement conçu pour répondre aux demandes de service prolongées. Ce commutateur est un ensemble de facteurs y. Il dispose d'un diaphragme en caoutchouc fluorosiliconé pour une compatibilité avec une grande variété de fluides, et de diverses terminaisons, y compris un connecteur Metri-Pack qui forme un joint étanche lorsqu'il est connecté. Parmi les avantages de conception exceptionnels figurent sa construction durable, sa taille compacte et son intégrité de point de consite améliorée.
| Modèle | LF20-V |
| Médias | Air |
| Point de Pression | Facteur y réglé de 1.1 à 22 in/Hg aspirateur |
| Max Pression De Fonctionnement | Aspirateur 30 dans/Hg |
| Pression en rafale | 150 psi |
| Plage de température d'Opeating | -40 ℃ à 120 ℃ |
| Type d'interrupteur | Action directe, contact de la lame |
| Rating électrique | Résistif: 15AMP-6VDC, 8AMP-12VDC, 4AMP-24VDC |
| Inductif: 1AMP-120VAC, 0.5AMP-240VAC | |
| Arrangement des contacts | SPST-NO, NC |
| Terminal | Vis #8-32, Lame 1/4 ", Metri-Pack |
| Connexion | 1/8 "NPT Mâle, 1/4" NPT Mâle, G1/8 "Mâle, G1/4" Mâle |
| Matériel | Contact: Alliage d'argent, plaqué or; Base: Acier plaqué; Couverture: Polyester renforcé Glaee; Diaphragme: Élastomère fluorosilicone |
| Options | Diverses tailles de connecteur de base, fils de fil (en pot et scellés) |
Conversion: 1kgf/cm² = 14.2psi 1bar = 14.5psi 1 in/Hg = 0.49psi
| Numéro | Plage de point de jeu de pression | Circulation | Matériau de base | Connexion | Terminaux | Couverture |
| 0 | / | / | / | / | / | Aucun |
| 1 | 1.1-3 "Hg (15-41" H20) ± 0.5 "Hg | SPST-NC | Barss | 1/8TNP | Lame 1/4 | Couverture A |
| 2 | 4-8 "Hg ± 1" Hg | SPST-NO | Acier plaqué | 1/4TNP | # 8-32vis | Couverture B |
| 3 | 9-17 "Hg ± 2" Hg | / | Acier inoxydable | R1/8 | Fils de fil | / |
| 4 | 18-22 "Hg ± 3" Hg | / | / | R1/4 | / | / |
| 5 | / | / | / | G1/8 | / | / |
| 6 | / | / | / | G1/4 | / | / |
