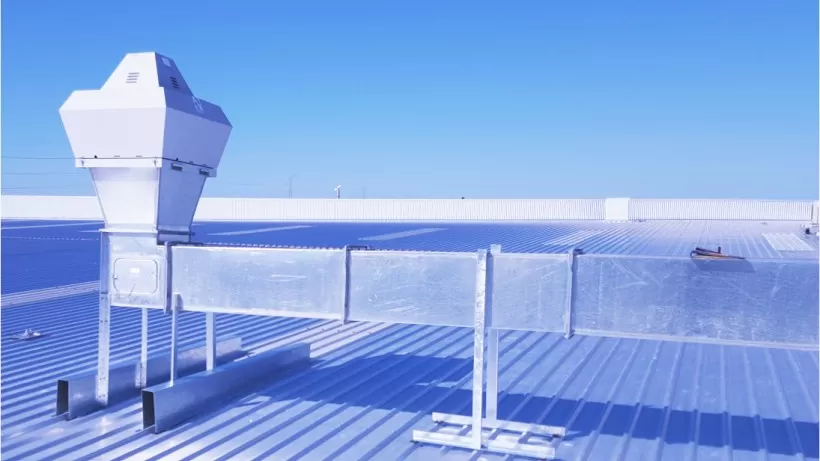

Un interrupteur de pression différentielle est un dispositif qui utilise une pression d'air différentielle pour faire fonctionner un interrupteur électrique à un point d'actionnement prédéfini. Cela peut être la différence entre deux pressions positives ou deux pressions négatives, une de chaque, une positive et une atmosphérique ou une pression négative et une pression atmosphérique. L'interrupteur électrique peut être utilisé pour démarrer ou arrêter des moteurs ou des ventilateurs, ouvrir ou fermer des amortisseurs ou des volets, allumer un signal d'avertissement, des alarmes sonores, etc.
Certains modèles utilisent des méthodes de transmission du mouvement du diaphragme au bouton de l'interrupteur d'alimentation.
Lorsqu'un changement de pression différentielle se produit entre les deux côtés du diaphragme, le diaphragme du ressort se déplace, transmettant une force à un pressostat. L'interrupteur peut être conçu pour augmenter ou diminuer la pression différentielle.
Le mouvement du diaphragme est résisté par un ressort calibré. Ce ressort détermine la plage de pression différentielle dans laquelle le mouvement du diaphragme déclenchera l'interrupteur électrique. Le point d'actionnement est défini en ajustant la compression ou la tension du ressort.
La gamme de commutateurs de pression différentielle de Lefoo comprend des options pour diverses applications, assurant la bonne stabilité pour votre application.
Le vide ou la surpression de la chambre de suivi
Surveillance et contrôle des processus sensibles à la pression
Filtre/Surveillance de niveau
Surveillance du débit

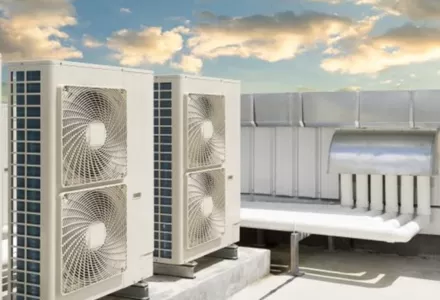

Systèmes de climatisation
La mesure de pression différentielle est largement utilisée dans les applications domestiques et industrielles. Il est souvent à la base d'autres mesures telles que le débit, le niveau, la densité, la viscosité et même la température. Les plus courants sont le niveau et le débit.
La mesure de débit est l'une des applications les plus courantes pour les émetteurs de pression différentielle. En mesurant la différence de pression du fluide lorsque le fluide s'écoule à travers un tube, il est possible de calculer le débit.
Les débitmètres de pression différentielle ont un élément primaire et un élément secondaire. D'une manière générale, l'élément primaire est conçu pour produire une différence de pression à mesure que le débit augmente. Il existe de nombreux types d'éléments primaires, les plus courants étant la plaque d'orifice, la buse d'écoulement et le tube de Pitot.
L'élément secondaire du débitmètre est le transmetteur de pression différentielle. Il est conçu pour mesurer la pression différentielle produite par l'élément primaire aussi précisément que possible. En particulier, il est important que la mesure de la pression différentielle ne soit pas affectée par les changements de pression du fluide, de température ou d'autres propriétés telles que la température ambiante.
Un bon transmetteur de pression différentielle garantira que la pression différentielle est mesurée avec précision indépendamment des autres paramètres variables et transmet de manière fiable un signal pour représenter la pression différentielle. Dans le cas d'un émetteur de débit de pression différentielle, le signal de sortie peut également inclure une extraction de racine carrée. Bien qu'il soit courant aujourd'hui que cette fonction soit transportée sur un ordinateur de flux système Dcs.
Le signal de sortie du transmetteur de pression différentielle est probablement de 4-20mA, mais peut également inclure des communications numériques telles que HART, Profibusm Fieldbus, Modbus 485 RTU, ou l'un des nombreux autres protocoles de communication. Le but est de fournir un signal électrique pour la transmission à un instrument de commande de processus à distance.
