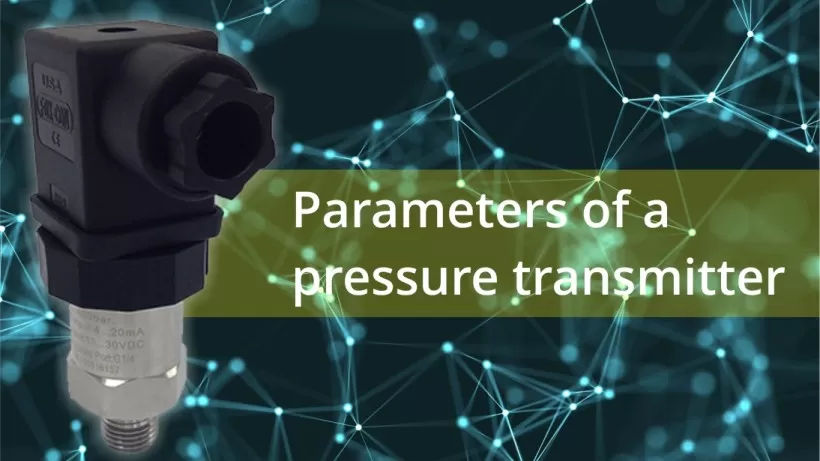

Paramètres d'un transmetteur de pression

Un transmetteur de pression fonctionne dans des processus extrêmement complexes et importants dans diverses applications. Sa performance offre une réponse à une série de points à surveiller, mais pour cela, beaucoup de concepts doivent être compris. Parmi ces concepts, suivez le plus important.

Plage: est la limite de mesure et couvre une pression minimale à maximale que l'émetteur peut mesurer, par exemple, de 0 à 5080 mmH2O. La plage maximale est de 5080 mmH2O.

Zéro: Il s'agit de la pression la plus basse à laquelle l'émetteur a été calibré.

URL (limite de plage supérieure): Il s'agit de la pression la plus élevée sur laquelle l'émetteur a été défini, en respectant la limite de plage supérieure du capteur.

LRL (limite de plage inférieure): C'est la pression la plus basse que l'émetteur a définie pour mesurer, respectant la limite inférieure de la plage du capteur.

Portée (plage calibrée): La plage de travail dans laquelle l'étalonnage est effectué est connue sous le nom de travée, par exemple, de 500 à 3000 mmH2O, où la durée est de 3000 à 500 = 2500 mmH2O. Span est le même que URL - LRL.

Suppression zéro (est la quantité par laquelle la valeur la plus basse dépasse la valeur de pression nulle): La suppression se produit lorsque l'émetteur indique un niveau supérieur au niveau réel. Dans les mesures de niveau où l'émetteur n'est pas installé au même niveau que sa prise haute et il est nécessaire de compenser la colonne de liquide dans la prise de l'émetteur. Ce type d'installation est nécessaire lorsque l'émetteur est à un niveau inférieur, ce qui est en pratique le moyen de choix pour un accès, une visualisation et une maintenance faciles. Dans ce cas, une colonne de liquide est formée à la même hauteur que le liquide à l'intérieur de la prise d'impulsion et l'émetteur indiquera un niveau supérieur à celui réel. Cela doit être pris en considération et est appelé suppression zéro.

Altitude zéro (est la quantité par laquelle la valeur de pression zéro dépasse la valeur la plus basse): dans les réservoirs fermés et le transmetteur de pression différentielle est situé en dessous de sa prise Hi et il n'y a pas de joint liquide dans la prise Low, la colonne La quantité de liquide appliquée sur la prise Hi doit être compensée, Faisant ainsi zéro suppression. Si du liquide est scellé dans la prise basse pression, une compensation est nécessaire sur les deux colonnes de liquide appliquées à la prise Hi et à la prise Low. C'est ce qu'on appelle l'élévation zéro.

Zéro Shift: Il s'agit d'une erreur constante dans toutes les mesures et peut être une erreur positive ou négative. Cela peut se produire pour diverses raisons, telles que des changements de température, des chocs mécaniques, différents potentiels, une mise à la terre incorrecte, etc.

Changement de portée: Un changement de dérivation du rapport entrée/sortie est appelé changement de portée. Une erreur d'amplitude peut être suivie ou non d'une erreur de décalage. En règle générale, les erreurs d'étalonnage n'impliquent que des erreurs d'intervalle et sont moins courantes que celles impliquant des erreurs d'amplitude et de zéro en même temps. La grande majorité des cas dans les émetteurs passent à zéro.

L'hystérésis: est le phénomène dans lequel la sortie du transmetteur de pression diffère de la même entrée appliquée, selon la direction dans laquelle le signal d'entrée est appliqué, c'est-à-dire s'il est en hausse ou en baisse. Normalement, le transmetteur de pression est calibré en utilisant les séquences de 0, 25, 50, 50, 50, 50, 50 et 0%.

Répétabilité: Il s'agit du pourcentage maximum de décalage avec lequel la même mesure est indiquée et toutes les conditions sont reproduites exactement de la même manière.

Turndown (TD) ou Rangeability: est le rapport entre la pression maximale (URL) et la pression minimale mesurée (amplitude minimale calibrée). Par exemple, une portée d'émetteur est de 0 à 5080 mmH2O et sera utilisée à 10: 1, indiquant quel émetteur mesurera de 0 à 508 mmH2O. TD = URL calibrée/portée.

Pression absolue: Une valeur mesurée dans des conditions de vide, c'est-à-dire aucune pression, également appelée zéro absolu.

Jauge ou pression manométrique: pression atmosphérique.

Pression différentielle: La pression mesurée par rapport à une référence.

Pression statique ou de ligne: Pression sur une conduite de pression où un écoulement de fluide existe. C'est la pression de processus appliquée aux deux prises d'un émetteur différentiel.

Pression hydrostatique: Pression exercée par un liquide sous la surface en dessous.

Erreur totale probable (ETP): Tous les émetteurs, quel que soit le fabricant, ont une erreur en fonction de plusieurs points. Cette erreur est connue sous le nom d'erreur totale probable (ETP) et dépend de certaines conditions:

• Variation de la température ambiante;

• Pression statique;

• Variation de la tension d'alimentation;

• Span calibré;

• URL de l'émetteur;

• Gamme d'émetteur;

• Matériau de construction;

• Etc.
