Réglage de l'interrupteur de pression du compresseur LF10

Pourquoi y a-t-il un besoin de réglage du commutateur de pression du compresseur? Vraiment, le seul moment où vous devriez avoir à régler le pressostat du compresseur est lorsque vous remplacez l'interrupteur existant, et le nouveau n'a pas les mêmes réglages de pression que l'ancien.

Monter la pression?

Beaucoup de gens ont un compresseur d'air avec un réglage de pression coupé, par exemple, 120 PSI et une réduction de la pression de 90 PSI. Ils perçoivent qu'ils ne reçoivent pas assez d'air ou une pression suffisamment élevée pour faire fonctionner correctement leur outil aérien. En conséquence, ils veulent augmenter les réglages de pression de leur compresseur d'air avec l'espoir erroné qu'en faisant cela, ils auront plus d'air pour faire fonctionner leur outil pneumatique plus longtemps ou plus efficacement ou ils peuvent fabriquer un compresseur d'air qui est conçu pour une pression maximale PSI 120 fournir des pressions d'air plus élevées.

Les réglages d'usine pour le commutateur de pression de votre compresseur d'air sont les réglages corrects. Votre compresseur est conçu pour fonctionner correctement à ces réglages coupés et découpés. En essayant d'établir des réglages de pression plus élevés que ceux de l'usine, un compresseur peut devenir dangereux et il s'autodétruira sûrement beaucoup plus tôt que prévu.

Tenter d'augmenter le réglage du compresseur pour essayer de faire fonctionner plus efficacement un outil d'air à forte demande d'air ne fonctionnera pas. Si votre compresseur n'a pas assez de capacité pour faire fonctionner correctement votre outil d'air, vous avez besoin d'un compresseur d'air de plus grande capacité, et non d'un réglage de pression supérieur à celui que le compresseur est conçu pour fournir.

Réglage de l'interrupteur de pression du compresseur

Vous devrez peut-être encore essayer d'ajuster le réglage d'un nouvel interrupteur de pression pour qu'il corresponde aux anciens réglages du commutateur de pression.

Pour effectuer un réglage du commutateur de pression du compresseur, vous devrez retirer le couvercle de votre interrupteur de pression.

Soyez prudent! Coupez l'alimentation du compresseur. Vous exposez des fils sous tension à l'intérieur du couvercle et des précautions adéquates doivent être prises pour vous assurer de ne pas donner à vous-même ou à un spectateur un choc fatal.

En supposant que votre nouvel interrupteur de pression soit réglable, certains ne le sont pas, le processus de modification des réglages dépendra du type de réglage de votre nouvel interrupteur de pression. Sur la photo ci-dessous, le couvercle a été retiré de l'interrupteur de pression. Les deux éléments à revêtement blanc à l'intérieur du cercle rouge sont les réglages de pression pour cet interrupteur. Les réglages de réglage de la pression ont été scellés en usine pour indiquer clairement que le réglage de ce pressostat n'est pas recommandé. Ne tentez pas de régler les réglages de pression avec ce type de commutateur. Soit acheter un interrupteur qui a les mêmes réglages de pression que votre ancien compresseur d'air, soit acheter un interrupteur de pression LF10 qui est spécialement conçu pour être réglable.

Interrupteur de pression de plage fixe

Le premier type est un interrupteur de pression à plage fixe. Sur ce type, la coupure de pression et le différentiel de pression de découpe sont fixes. En tournant l'écrou de réglage à l'intérieur de l'interrupteur de pression, vous modifiez les réglages de coupure et de découpe en même temps, en déplaçant la plage de pression de haut en bas lorsque vous faites pivoter l'écrou.

Cet interrupteur de pression n'a généralement qu'un seul goujon fileté sur lequel un ressort et un écrou de réglage sont placés. En tournant l'écrou dans le sens des aiguilles d'une montre, vous augmentez la pression de l'interrupteur. La plage de pression, c'est-à-dire le point où le compresseur se coupe, augmentera également.

Si la plage de pression d'un interrupteur de pression à plage fixe était de 45 PSI, par exemple, et que la réduction normale de la pression était de 90 PSI, puis tourner la vis de réglage dans le sens des aiguilles d'une montre peut changer la coupure de pression à 95 PSI. La pression de coupure deviendrait automatiquement 140 PSI, soit 45 PSI plus haut. En retournant plus loin l'écrou de réglage, la coupe peut passer 100 PSI et la découpe deviendrait 145 PSI.

En tournant la vis de réglage dans le sens inverse des aiguilles d'une montre, la coupure de pression chuterait et la pression de coupure ferait chuter une quantité correspondante.

Interrupteur de plage de pression réglable

Dans ce type de commutateur de pression, il est courant de pouvoir ajuster la coupe, la découpe et la plage de pression du pressostat.

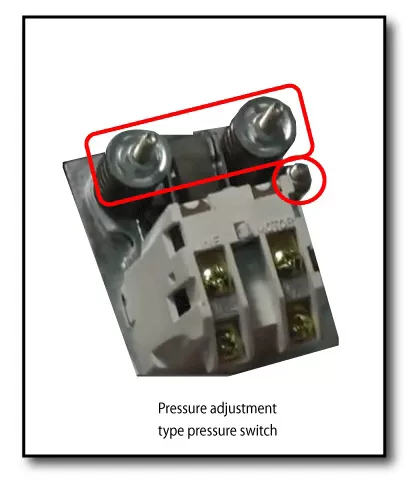

Sur la photo ci-dessus, les deux réglages situés à l'intérieur du rectangle rouge permettent à l'utilisateur d'ajuster la coupe du réglage de la pression (écrou gauche) et le réglage de la pression découpée (écrou droit). Tourner l'un ou l'autre des écrous de réglage dans le sens des aiguilles d'une montre augmentera les réglages de pression et l'inverse s'ils sont tournés dans le sens inverse des aiguilles d'une montre.

Sur ce commutateur de pression, l'écrou de réglage dans le petit cercle rouge est utilisé pour ajuster la plage de cet interrupteur. Tourner dans le sens des aiguilles d'une montre augmente le réglage de la plage, en ajustant à la fois les pressions de coupure et de coupure en même temps.

Est-ce que mon interrupteur de pression est réglable

Lorsque vous ouvrez votre interrupteur de pression si vous voyez une configuration similaire à celle illustrée sur la photo ci-dessus, votre interrupteur de pression est de type réglable.

Si vous voyez une configuration similaire à l'image avec le scellant sur l'écrou comme indiqué précédemment, ce commutateur n'est pas réglable.

Conseils de réglage du commutateur de pression du compresseur

Encore une fois, nous vous recommandons d'ajuster uniquement le réglage de la pression d'un interrupteur de pression pour qu'il corresponde au réglage de pression de l'interrupteur que vous remplacez. L'augmentation du réglage de la pression au-dessus des réglages d'usine sur un compresseur d'air entraînera une panne précoce du compresseur et peut entraîner une défaillance catastrophique du compresseur.

Si vous ajustez la coupure de pression et modifiez également la pression de coupure, ce n'est pas une bonne idée d'avoir les deux réglages trop rapprochés. Si vous entendez les points du commutateur de pression claquer ou si le compresseur roule très rapidement, il est probable que les deux réglages-couper et découper-soient trop rapprochés. Laissez au moins un différentiel de 20 PSI, et de préférence un peu plus, lorsque vous ajustez votre interrupteur de pression pour éviter un cycle rapide et une défaillance prématurée du compresseur.

Commentaires, conseils et suggestions sont les bienvenus.
