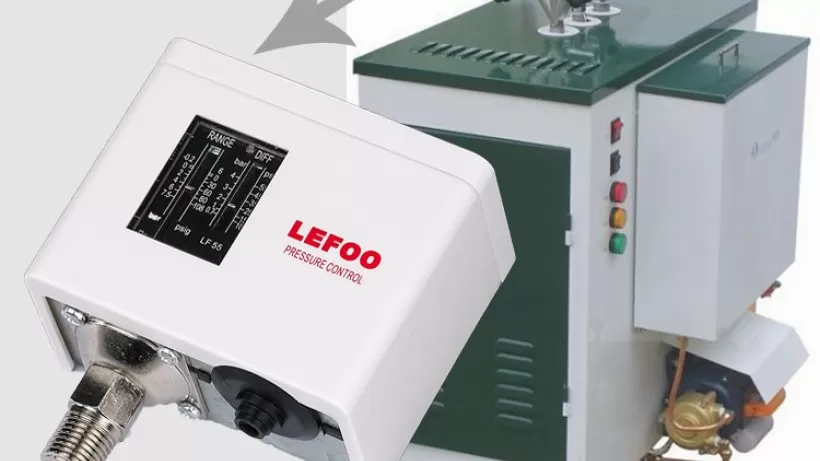

Interrupteur de pression authentique

1. Qu'est-ce qu'un interrupteur de pression?
L'interrupteur de pression anglais est interrupteur de pression. Explication facile à comprendre, ceci est un interrupteur de pression. Un interrupteur de pression est une forme d'interrupteur qui ferme un contact électrique lorsqu'une certaine pression de fluide est atteinte sur son entrée. Les commutateurs peuvent être conçus pour entrer en contact lorsque la pression est augmentée ou diminuée. Les commutateurs à pression sont largement utilisés dans l'industrie pour surveiller et contrôler automatiquement les systèmes utilisant des fluides sous pression.

Un autre type de pressostat qui détecte la force mécanique; Par exemple, un tapis sensible à la pression est utilisé pour ouvrir automatiquement les portes des bâtiments commerciaux. De tels capteurs sont également utilisés dans les applications d'alarme de sécurité telles que les planchers sensibles à la pression.

Un pressostat pour détecter la pression du fluide contient une capsule, un soufflet, un tube de Bourdon, un diaphragme ou un élément de piston qui se déforme ou se déplace proportionnellement à la pression appliquée. Le mouvement résultant est appliqué, soit directement, soit par des leviers d'amplification, à un ensemble de contacts de commutation. Étant donné que la pression peut changer lentement et que les contacts agissent rapidement, une sorte de mécanisme over-centre tel que le commutateur à action instantanée est utilisée pour assurer un fonctionnement rapide des contacts. Un type d'interrupteur de pression sensible utilisant un interrupteur à mercure monté sur tube Bourdon; Le poids de déplacement de Mercure fournit une caractéristique centrale utile.

Le pressostat peut être ajusté, soit en déplaçant les contacts, soit en ajustant la tension dans le contre-ressort. Les commutateurs de pression industriels peuvent avoir une échelle et un pointeur calibrés pour afficher le point de consigne de l'interrupteur. Un pressostat aura une hystérésis, c.-à-d. Une bande différentielle autour de sa pointe de consigne, connue sous le nom de bande morte de l'interrupteur, dans laquelle de petits changements de pression n'ont aucun effet sur l'état des contacts. Point. Certains types permettent l'ajustement différentiel.

L'élément de détection de pression du commutateur de pression peut être agencé pour répondre à la différence de deux pressions. De tels commutateurs sont utiles lorsque la différence est significative, par exemple pour détecter un filtre obstrué dans le système d'alimentation en eau. Les commutateurs doivent être conçus pour répondre uniquement aux différentiels et ne pas se comporter mal aux changements de pression en mode commun.

Les contacts du commutateur de pression peuvent être évalués pour un dixième d'ampère à environ 15 ampères, avec des cotes plus petites trouvées sur des commutateurs plus sensibles. Habituellement, un interrupteur de pression actionnera un relais ou un autre dispositif de contrôle, mais certains types peuvent contrôler directement de petits moteurs électriques ou d'autres charges.

Étant donné que les composants internes de l'interrupteur sont exposés au fluide de traitement, ils doivent être choisis pour équilibrer la force et la vie par rapport à la compatibilité avec le fluide de traitement. Par exemple, les diaphragmes en caoutchouc sont souvent utilisés lorsqu'ils sont en contact avec de l'eau, mais se dégradent rapidement s'ils sont utilisés dans un système contenant de l'huile minérale.

Les interrupteurs conçus pour être utilisés dans des zones dangereuses avec des gaz inflammables ont une enceinte pour empêcher les arcs au niveau des contacts d'enflammer le gaz environnant. Les boîtiers d'interrupteur peuvent également être résistants aux intempéries, à la corrosion ou submersibles.

Un interrupteur de pression électronique combine un certain type de transducteur de pression (jauge de contrainte, élément capacitif ou autre) et un circuit interne pour comparer la pression mesurée à un point de consige. De tels dispositifs peuvent améliorer la répétabilité, la précision et la précision sur un interrupteur mécanique.

2. types de commutateurs de pression.
Vous trouverez ci-dessous une classification de certains commutateurs de pression courants dans la pratique.

2.1 interrupteur de pression pneumatique (relais de pression pneumatique)
La classification spécifique des interrupteurs de pression aidera à sélectionner et à utiliser des équipements avec une précision et une aptitude élevées, ce qui permettra d'économiser du temps et des coûts. Les gens divisent les commutateurs de pression simples et doubles en fonction du nombre de signaux de capteur pouvant recevoir des signaux dans l'appareil.

2.1.1 Interrupteur de pression unique (relais de pression unique)
Par rapport aux autres relais, les relais simples sont considérés comme plus durables s'ils sont fabriqués à partir de bons matériaux, anti-corrosion, antirouille et anti-oxydation tels que le cuivre, l'acier inoxydable, le plastique.
Structure de l'interrupteur à pression unique: vis de réglage basse pression LP, vis de réglage différentiel LP, bras principal, ressort principal, ressort différentiel, boîte d'expansion, connecteur basse pression, contact, fil de vis terminal, vis de terre, entrée de fil, mécanisme de retournement pour l'ouverture et la fermeture définitives des contacts, plaque de verrouillage, levier, Lug, bouton de réinitialisation, pour interrupteur haute pression, vis de réglage haute pression HP, connecteur haute pression.

Relais basse tension
Le relais basse pression est conçu pour fonctionner sous pression d'évaporation ou pour faire trébucher le circuit du compresseur lorsque la pression commence à chuter à un niveau qui protège le compresseur. En outre, il est également utilisé pour ajuster la capacité de refroidissement.

Quelques types courants de relais basse tension: relais de pression Danfoss Kp2, Danfoss Kp1, Danfoss 1A...
Une chose qui doit être expliquée aux clients est que les contacts de l'interrupteur fonctionnent à haute vitesse et haute tension. La force de fermeture du contact en mouvement au contact statique. Cela est nécessaire pour éviter des problèmes tels que le feu, l'adhésivité au contact et l'explosion de contact causée par la formation d'arcs ou d'étincelles lorsque les contacts sont ouverts. Pour les relais, les contacts sont très importants et les arcs sont l'une des principales raisons de l'échec du contact. Depuis, les problèmes aux contacts ont été réduits, prolongeant la durée de vie du relais.

L'heure à laquelle le contact entraîné et le contact statique rencontrent la fin du circuit est appelée heure de fermeture.

Le temps de fermeture moyen du relais est d'environ un millième de seconde.

Relais haute tension
Lorsque la pression de l'eau condensée dans laquelle s'écoule le réfrigérant augmente, le relais haute tension effectue la tâche d'ouverture et de fermeture. Lorsque la pression dépasse le seuil admissible du compresseur d'air, il s'arrête et comprime la vapeur.

Le principe de fonctionnement du relais haute tension est très similaire à celui du relais basse tension. Cependant, la disposition des contacts sera différente.

Lorsque la pression du compresseur augmente et dépasse le niveau admissible, c'est-à-dire dépasse la valeur définie sur le relais, le relais ouvre le contact et déconnecte le circuit du compresseur d'air. Lorsque la pression est inférieure à la pression définie moins la pression différentielle, le compresseur d'air reprend son fonctionnement.

Les relais haute tension sont divisés en trois types: les relais haute tension limitant la tension, les relais haute tension limitant la sécurité et les relais haute tension ordinaires.

2.1.2 Double interrupteur de pression (double relais de pression)

Il est appelé relais à double pression lorsqu'il existe une combinaison de relais basse pression et de relais haute pression. Il est combiné dans un seul boîtier et remplit la fonction des deux relais. Le double relais se déclenche lorsque la pression dépasse le niveau autorisé et lorsque la pression descend en dessous du niveau autorisé.

Selon le modèle et la conception, la fermeture peut être effectuée manuellement avec le levier de réinitialisation à l'intérieur du boîtier ou le bouton de réinitialisation externe.

Il y a une chose que les clients devraient noter lors de l'installation de ce relais à double pression Danfoss: Ce type de connexion depuis le tuyau d'aspiration, le tuyau d'éjection doit être en position supérieure, aidant à empêcher l'huile de tomber dans la boîte d'empilage. Cela permettra aux contacts de fonctionner correctement, la boîte d'empilage n'est pas regroupée.

Parallèlement aux types ci-dessus, nous ne devons pas ignorer le relais de pression d'huile pour aider à protéger la lubrification du compresseur d'air de la meilleure façon. Parce que la pression dans le compartiment du compresseur d'air changera, la pression d'huile d'entrée doit être modifiée.

2.2 interrupteur de pression hydraulique

Le relais de pression d'huile ou le commutateur de pression hydraulique hydraulique est un type de relais avec jusqu'à 3 contacts. Il y a une ligne d'huile conçue en haut du relais, se connectant au système avec la sortie d'huile de la pompe hydraulique, une ligne d'extraction d'huile, un bouton de réglage de pression.

Lorsque la pression d'huile, de liquide, d'eau dans le système est égale à la pression définie par l'opérateur, le contact se ferme et le moteur électrique s'arrête.

Le commutateur de pression hydraulique a de nombreux types divisés selon le milieu utilisé: huile, eau. Les prix des commutateurs de pression d'eau varieront en fonction de la marque, du modèle, de la taille et des spécifications. L'installation d'un interrupteur de pression d'eau aidera à protéger la pompe, à protéger le système d'alimentation en eau, à augmenter la durabilité, à réduire les pannes et à économiser l'électricité et l'eau.

Relais de pression hydraulique

En plus de la division ci-dessus, les gens divisent également par origine:

Taiwan, Corée
Japon, Inde
Allemagne, Chine

Ou selon le fabricant, il existe différents types

Interrupteurs à pression Danfoss, Honeywell, LEFOO, Saginomiya...
Interrupteur de pression Autosigma, Sunny...

En outre, nous connaissons des types spéciaux de commutateurs tels que: Les commutateurs d'ammoniac sont conçus avec de l'acier inoxydable, de l'acier au carbone pour limiter la meilleure corrosion. Les commutateurs Feon peuvent être en acier ou en alliage de cuivre.

Afin de pouvoir choisir un dispositif de commutation basé sur le signal de pression approprié, des paramètres tels que: seuil de pression, environnement de mesure, poids, pression max-min, température de travail... Ne peut être ignoré. Par.
